產品介紹

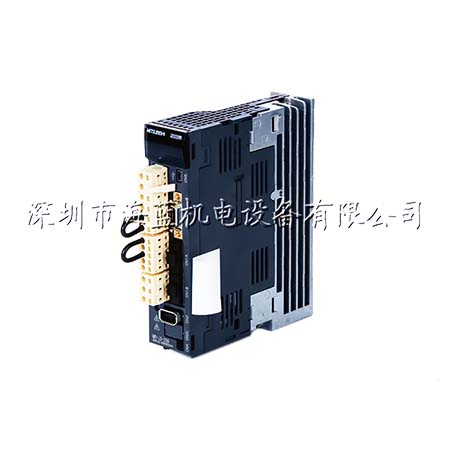

MR-J3-20B三菱伺服電機MR-J3系列，海藍機電為您提供專業三菱伺服選型、三菱伺服電機報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
| 型號：MR-J3-20B |
|
|
| 輸出 | 額定電壓 | 三相170VAC |
| 額定電流 | 1.5 | |
|
主回路電源 |
電壓/頻率 (注1,2) |
三相200～230VAC 50/60Hz 或單相200～230VAC 50/60Hz (注10) |
|
額定電流 (A) |
1.5 | |
| 容許電壓波動范圍 |
三相200～230VAC場合: 三相170～253VAC 單相200～230VAC場合: 單相170～253VAC (注10) |
|
|
容許頻率波動范圍 |
±5%以內 | |
|
控制回路電源 |
電壓/頻率 |
單相200～230VAC 50/60Hz(注10) |
|
額定電流 (A) |
0.2 | |
|
容許電壓波動范圍 |
單相170～253VAC (注10) | |
|
容許頻率波動范圍 |
±5%以內 | |
|
電源消耗 (W) |
30 | |
| 接口電路電源 | 24VDC±10% (所需電流: 150mA (注7)) | |
|
再生制動電 阻容許功率 (W)(注3,4） |
內置再生制動電阻 |
10 |
|
外部再生制動電阻 (標準附件)(注5, 6) |
- | |
|
控制方式 |
正弦波PWM控制/電流控制方式 | |
| 動態制動 | 內置 (注8, 11) | |
| 保護功能 |
過電流斷路, 再生過電壓斷路, 過負載斷路(電子熱繼電器),伺服電機過熱保護, 編碼器異常保護, 再生異常保護,欠壓/瞬時斷電保護, 超速保護, 誤差過大保護 |
|
| 結構 (IP等級) | 自冷 開放 (IP00) | |
| 環境要求 |
環境溫度 (注9) |
0～55° C(不結冰), 存儲:-20～65° C(不結冰) |
| 環境濕度 |
90% RH以下(無結露), 保存: 90% RH以下(無結露) |
|
| 空氣條件 |
室內 (無直射陽光); 無腐蝕性氣體, 無可燃性氣體, 無油霧, 無灰塵 |
|
| 高度 | 海拔1000米以下 | |
| 振動 |
5.9m/s2 以下, 10～55Hz (X, Y, Z方向) |
|
| 重量 (kg) | 0.8 | |
三菱伺服放大器MR-J3-20B價格：面價
注釋：
1. 與伺服放大器配合使用的伺服電機僅在該表規定的電源電壓和頻率時才能夠達到額定輸出功率和額定速度。當電源電壓低于指定值時, 輸出轉矩將會減?。?/span>
2. 伺服放大器與伺服電機配合使用時的轉矩特性, 請參考本樣本第18～36頁“伺服電機轉矩特性”部分；
3. 每個系統的最優再生電阻阻值都不同。使用容量選擇軟軟件選擇最適合的再生電阻；
4. 關于容許再生功率(W), 請參考本樣本第120頁“選件●再生制動單元”部分；
5. 無再生電阻的伺服放大器產品型號為(MR-J3-□KB-PX)。詳情請參考本樣本第15頁“伺服放大器型號構成”；
6. 括號中的值為外部再生電阻GRZG400-□Ω(標準附件)與冷卻風扇(2個92×92mm, 最小氣流: 1.0m /min)一起使用時的值,注意需要改變參數No. PA02；
7. 150mA為使用所有輸入/輸出點時的值。電流容量根據所使用的輸入/輸出點數會下降。詳請請參考“MR-J3-□B伺服放大器技術資料集”；
8. 無動態制動器的特殊規格產品為MR-J3-□B(1)-ED。當使用無動態制動器的伺服放大器發生報警時, 伺服電機不能立即停止。因此, 請采取響應措施確保安全；
9. MR-J3-350B及以下的伺服放大器在環境溫度0~45° C以內或在有效負載率為75％以下使用時可以緊湊安裝；
10. 特殊規格型號MR-J3-□B-U004可使用單相200～240VAC電源。容許電壓波動范圍為170～264VAC；
11. 當使用內置動態制動時, 關于容許的負載轉動慣量比請參考“MR-J3-□B伺服放大器技術資料集”；
12. 伺服放大器需使用外部制動器。否則, 伺服電機在需要緊急停止時將處于自由停車狀態, 不能夠立即停止, 會造成機械碰撞等事故。因此,請采取相應措施確保安全。
