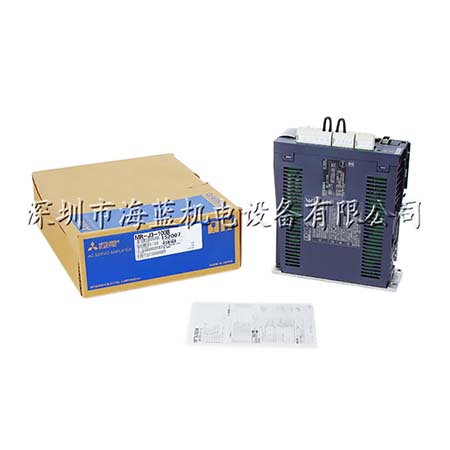

- MR-J3-10A三菱伺服電機MR-J3系列|三菱伺服放大器
- 編號：MR-J3-10A
- 類別：三菱伺服電機MR-J3系列
- 評價：( 0 ) 條
- 點擊：14023
產品介紹
MR-J3-10A三菱伺服電機MR-J3系列，海藍機電現貨銷售各三菱伺服電機及模塊，海藍機電為您提供專業三菱伺服選型、三菱伺服電機報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
MR-J3-10A伺服放大器：通用接口0.05千瓦，0.1千瓦三相交流200至230V或單相交流200至230V
三菱伺服放大器MR-J3-10A規格參數：
| 系列名稱 |
MELSERVO-J3系列 |
|
| 指令接口 | 通用接口 | |
| 電壓等級 | 200V | |
| 容量【KW】 | 0.1 | |
| 伺服放大器型號 |
MR-J3-10A |
|
| 輸出 | 額定電壓 |
三相AC 170V |
| 額定電流（A） | 1.1 | |
|
主電路電源輸入 |
電壓/頻率 |
三相AC 200至230V/50,60Hz或單相AC 200至230V/50,60 Hz |
| 額定電流（A） | 0.9 | |
|
允許的電壓變化 |
三相AC 200至230 V：三相AC 170至253 V 單相AC 200 - 230 V：?jiǎn)蜗郃C 170 - 253 V |
|
|
允許的頻率變化 |
±5％以?xún)?nèi) |
|
|
控制電路電源輸入 |
電壓/頻率 |
單相AC 200 - 230V/50，60Hz |
| 額定電流（A） | 0.2 | |
|
允許的電壓變化 |
單相AC 170 - 253V | |
|
允許的頻率變化 |
±5％以?xún)?nèi) | |
| 功耗（W） | 30 | |
| 接口電源 |
DC 24V±10％（所需電流容量：0.3 A） |
|
|
再生電阻的允許再生功率 |
放大器內置電（W） | - |
| 使用標準配件（W） | - | |
| 控制方法 |
正弦波PWM控制·電流控制系統 |
|
| 動態制動 | 內置 | |
| 保護功能 |
過流截止，再生過電壓阻塞，過載跳閘（電子熱），伺服電機過熱保護，檢測器的錯誤保護，再生故障保護，欠壓瞬時停電保護，超速保護，誤差過大保護 |
|
| 位置控制模式 |
最大輸入脈沖頻率 |
1 Mpps（差分接收器），200 kpps（集電極開路），（4 Mpps） |
| 定位反饋脈沖 | 編碼器分辨率（每伺服電機旋轉分辨率）：262144p/rev | |
| 指令脈沖放大 |
電子齒輪A/B次A =1至1048576，B=1至1048576 1/10 |
|
|
定位完成寬度設置 |
0到±65535個脈沖（指令脈沖單位） | |
| 過度的錯誤 | ±3轉 | |
| 轉矩極限 | 通過外部模擬輸入進行參數設置或設置（DC0至+10V/最大轉矩） | |
| 速度控制模式 | 速度控制范圍 |
模擬速度命令1：2000，內部速度命令1：5000 |
| 模擬速度命令輸入 | DC 0至±10V/額定轉速（10 V時的轉速可通過參數PC 12可更改） | |
| 速度變化率 |
±0.01％或更低（負荷變化0-100％），0％（功率變動±10％）±0.2％或更?。ōh(huán)境溫度25℃±10℃）時只有模擬速度指令 |
|
| 轉矩極限 |
通過外部模擬輸入進行參數設置或設置（DC 0至+ 10 V /最大轉矩） |
|
| 轉矩控制模式 | 模擬轉矩指令輸入 |
DC 0至±8 V /最大扭矩（輸入阻抗10至12kΩ） |
| 限速 |
通過參數設定或外部模擬量輸入進行設定（DC 0至±10 V /額定速度） |
|
| 結構（防護等級） |
自冷，開放型（IP00） |
|
| 環境條件 | 環境溫度 |
0至55°C（不結冰），儲存：-20至65°C（不結冰） |
| 環境濕度 | 90％RH或更低（不結露），儲存：90％RH或更低（不結露） | |
| 氣氛 | 室內（不要暴露在直射的陽光下），腐蝕性氣體，易燃?xì)怏w，油霧，無塵 | |
| 海拔 | 海拔1000米以下 | |
| 耐振動 |
5.9m / s2以下，10?55Hz（X，Y，Z方向） |
|
| 質量（Kg） | 0.8 | |
【三菱伺服放大器MR-J3-10A價格】：面價
【MR-J3-10A三菱伺服電機】特點：
1、高響應，高準確度：配備標準速度頻率響應（2.1 kHz）和高分辨率編碼器262144 p / rev（18 bit）作為標準配置的伺服電機具有高速定位和低速穩定性。
2、小型化和靈活性：與過去相比，安裝面積減少了40％（400 W比），節省空間。可以連接伺服放大器端子塊以減少接線時間。
3、演變的調整功能：通過我們專有的模型應用控制和進一步的高級自動調整功能進行調整，實時自動調整只需更改響應設置值。
