產品介紹
海藍機電專業銷售三菱原裝PLC，三菱原裝PLC模塊，價格優惠，大量現貨！

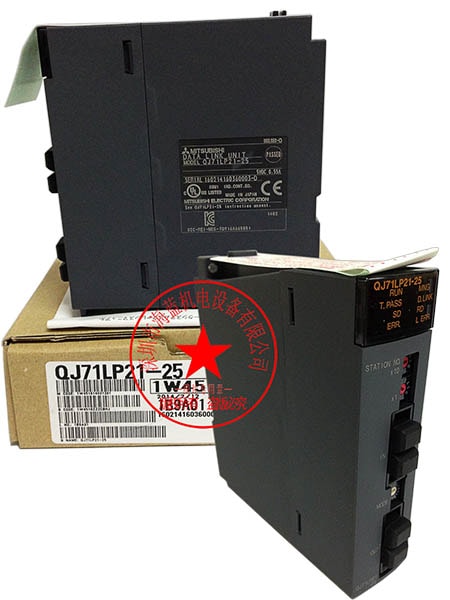

QJ71LP21-25三菱通訊模塊功能介紹：
<>MELSECNET/HPC間網絡管理局／通常局
<>MELSECNET/H遠程I/O網絡遠程主局
<>光循環系統連接電纜：SI/QSI/H-PCF/寬帶H-PCF光纜傳輸通道形式：雙重循環
QJ71LP21-25三菱通訊模塊功能特點：
概要MELSECNET/H的PC間網絡，復數臺序列器和電腦連接，生產線的統籌控制需要做的功能和性能具備了MELSECNET/10的性能進一步提升了網絡系統。
高速網絡MELSECNET/10的通信速度10Mbps，MELSECNET/H的通信速度10Mbps/25Mbps的代幣傳球方式的網絡。(MELSECNET/H中通信速度25Mbps是71，QJ暸LP21-25系統構成的時候只可能的。)另外，代幣傳球方式的網絡，送信權一定會巡回被分配。所以，對網絡的連接臺數和通信頻率增加也一定要傳送數據，可以進行。因此，即時性要求適合設備控制。
容易使用的網絡MELSECNET/10，MELSECNET/H的數據收發基本，周期的通信方式。周期的通信方式，預先網路參數中被指定的數據周期性又自動收發的通訊方式，數據收發的程序編制無用。另外，周期的通信用于作為數據鏈接繼電器B(ON/OFF信息)和連接寄存器W(16位數字信息)的專用設備設置。
適用電纜MELSECNET/H網絡系統的場合，可以使用電纜，光纖電纜與同軸電纜的2種。各電纜是，下面的特點。
●光纖電纜：(1)光纖，擁有高噪聲耐量。(2)SI/H-PCF/寬帶H-PCF/QSI電纜，通信速度10Mbps時候局間距離500米/1公里/1公里/1公里，通信速度25Mbps時候局間距離200米/400米/1公里/1公里長距離的布線可以。
高信賴性網絡，涉及的范圍很廣，多數的序列被連接電纜，又是交換等困難的管道和天花板上敷設要求，一旦發生問題的修復和那個花費時間有可能。MELSECNET/10，MELSECNET/H中，這一點非常重視可靠性高機能加進。
●回路功能(光雙重循環系統只)：光循環電纜的雙工相比，電纜斷線，序列器故障等的異常的時候異常處分離，動作可能局正常傳輸繼續。
網絡監視器MELSECNET/10/H，MELSECNET網絡系統，GXDeveloper更簡單診斷狀態可以。網絡發生異常時，迅速的異常的地方探索到故障排除容易。診斷的手段，下面的方法。(1)網絡診斷(自局信息)：連接的自局網絡狀態確認(2)其他局信息：指定的其他臺的網絡狀態確認(3)網絡測試：自局，指定局，對全局，鏈接啟動/停止
MELSECNET/H模式系統QCPU(Q)只有電腦網絡模式間構成的場合，MELSECNET/H模式推薦。MELSECNET/10模式相比，更加高速大容量通信的實現。
MELSECNET/10模式系統QCPU(Q)為ACPU模式，QnACPU等組成現有的MELSECNET/10網絡系統連接時，MELSECNET/10模式，請選擇。另外，QCPU(A模式)也MELSECNET/10網絡可以連接。
QJ71LP21-25三菱通訊模塊其它性能參數：
每一網絡的最大鏈接點數
LX/LY:8192點，1K字節
LB16384點，2K字節(MELSECNET/10模式時：8192點，1K字節)
LW16384點，32K字節(MELSECNET/10模式時：8192點，16K字節)
每一局的最大鏈接點數:
PC間網絡·MELSECNET/H模式，MELSECNET/10模式：{(LY+LB)÷8+(2×LW)}≦2000字節
·MELSECNET/H擴展方式：{(LY+LB)÷8+(2×LW)}≦35840字節
遠程I/O網絡·遠程主局→遠程I/O局：{(LY+LB)÷8+(2×LW)}≦1600字節
·遠程I/O局→遠程主局：{(現+LB)÷8+(2×LW)}≦1600字節
·多重遠程主局←→多重遠程輔助主局：{(LY+LB)÷8+(2×LW)}≦2000字節
遠程I/O局每一局的最大輸出點數X+Y≦4096點
(X/Y號重復的情況下，一邊只點數的對象)
遠程I/O局1局一帶的設備點數M8192點
SM2048點
D12288點
SD2048點
通信速度25Mbps/10Mbps
網絡連接的局?jǐn)?shù)1PC間網絡64局(管理局：1，通常局：63)
遠程I/O網絡65局(遠程主局：1，遠程I/O局：64)
1網絡的總延長距離30公里
局間距離(最大)25Mbps時SI電纜：200米
H-PCF電纜：400米
寬帶H-PCF電纜：1公里
QSI電纜：1公里
10Mbps時SI電纜：500米
H-PCF電纜：1公里
寬帶H-PCF電纜：1公里
QSI電纜：1公里
連接電纜SI/H-PCF/寬帶H-PCF/QSI光纖電纜
連接器2芯光連接器插頭
F06/F08相當品(JISC5975/5977依據)
最大網絡數239
最大小組數32(MELSECNET/10模式時：9)
傳輸通道形式雙重循環
通信方式令牌環方式
同步方式幀同步方式
編碼方式NRZI符號(NonReturntoZeroInverted)
傳輸格式HDLC依據(框架形式)
錯誤控制方式CRC(X16+X12+X5+1)及時間過度造成重試
占有插槽數1
輸入輸出占有點數32點
DC5V內部消費電流:0.55A
外形尺寸(H*W*D):98*27.4*90mm
重量：0.11公斤
