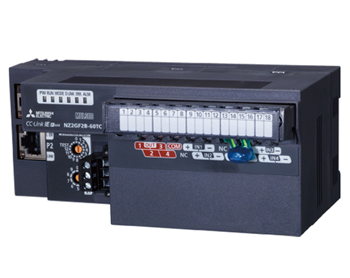

三菱cc-link IE_NZ2GF2B-60TCRT4溫度調節模塊
三菱cc-link IE_NZ2GF2B-60TCRT4溫度調節模塊,測溫電阻體輸入型
溫度調節模塊特點：
. 采樣周期為250ms/4通道。使用1臺溫度調節模塊，即可實現標準控制(加熱、冷卻)和加熱冷卻控制。
. 該模塊同時具有升溫、最大電流抑制、自診斷等功能。
. 輸入通道間絕緣。
NZ2GF2B-60TCRT4參數說明：溫度調節、4ch、測溫電阻體(Pt100，JPt100)輸入,采樣周期為250ms/4通道,500ms/4通道,晶體管輸出、螺釘端子臺。
三菱cc-link IE_NZ2GF2B-60TCRT4溫度調節模塊產品規格說明：
[控制輸出] 晶體管輸出
[溫度輸入點數] 4通道/模塊
[可使用測溫?zé)犭娮?/span>] Pt100，JPt100
[指示精度]
. 環境溫度25±5℃：滿刻度*(±0.3%)
. 環境溫度0±55℃：滿刻度*(±0.7%)
[采樣周期] 250ms/4通道,500ms/4通道
[控制輸出周期] 0.5~100s
[輸入阻抗] 1MΩ
[輸入濾波器] 0s~100s(0: 輸入濾波器OFF)
[傳感器補償值設置] -50.00~50.00%
[傳感器輸入斷線時的動作] 超上限處理
[溫度控制方式] PID ON/OFF 脈沖或2位置控制
[PID常數范圍]
. PID 常數設置：可通過自動調諧進行設置
. 比例帶(P)：0.0%~1000.0%(0:2位置控制)
. 積分時間(I)：0s~3600s(0：P控制，PD控制 )
. 微分時間(D)：0s~3600s(0：P控制，PI控制 )
[目標值(SV)設置范圍] 所使用鉑電阻設置的溫度范圍內
[靜區設置范圍] 0.1~10.0%
[晶體管輸出]
. 輸出信號：ON/OFF 脈沖
. 額定負載電壓：DC10~30V
. 最大負載電流：0.1A/1點 0.4A/公共端
. 最大沖擊電流：0.4A，10ms
. OFF 時漏電流：0.1mA以下
. ON 時最大電壓降：DC1.0V(TYP) 0.1A DC2.5V(MAX) 0.1A
. 響應時間：OFF至ON: 2ms 以下 ON至OFF: 2ms 以下
[絕緣方式]
. 電源/通信系統和輸入：變壓器隔離，數字隔離器隔離
. 輸入通道之間：變壓器隔離，數字隔離器隔離
. 電源和通信系統之間以及輸出通道之間：光電耦合器隔離
[絕緣耐壓]
. 電源/通信系統和輸入： AC500V 1分鐘
. 輸入通道之間： AC500V 1分鐘
. 電源和通信系統之間以及輸出通道之間： AC500V 1分鐘
[循環傳送] RX/RY點數 64點、RWr/RWw點數 32點
[模塊電源]
. 電壓 DC24V
. 電流 230mA
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：?jiǎn)卧娫?/span>.FG用端子臺(M2.5螺絲)
輸出輸出部：18點2塊端子臺(M3螺絲)
[通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
[外形尺寸H*W*D] 65*160*99mm
[重量] 0.35kg
