產品介紹
三菱觸摸屏GT1585V-STBA于2016年3月份已停產，可以用GT2712-STBA或者GT2512-STBA替換。
GT1585V-STBA適用軟件GT Works3 1.17T版本或更高,GT15型12.1寸三菱觸摸屏。
GT1585V-STBA參數說明：12.1寸、SVGA[800*600]、TFT彩色液晶屏(高亮度、寬視角)、65536色、有人體感應功能、可以擴展視頻和RGB功能、內存11MB、AC電源型、USB/RS-232/CF卡。

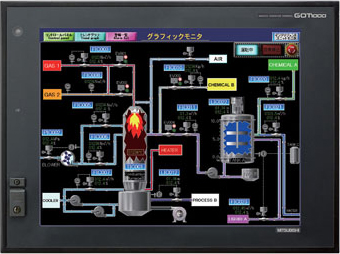

三菱觸摸屏GT1585V-STBA
三菱觸摸屏12.1寸TFT彩色液晶屏GT1585V-STBA產品規格詳細說明
[顯示部]
. 顯示軟元件:TFT彩色液晶屏(高亮度、寬視角)
. 畫面尺寸:12.1寸
. GT1585V-STBA分辨率:SVGA[800*600]
. GT1585V-STBA顯示尺寸:246(W)*184.5(H) mm
. 顯示字符數:
16點陣標準字體時:50字*37行(全角)
12點陣標準字體時:66字*50行(全角)
. 顯示顏色:65535色
. 可視角度：左右各60度、上40度、下50度
. 液晶亮度：350[cd/m平方]
. 亮度調節:8級
. 背景燈:冷陰極熒光管(可更換)，帶背光關閉檢測功能?？稍O(shè)定背光關閉時間和屏保時間
[觸摸屏]
. 方式:矩陣電阻式觸控屏
. 觸摸健數：1900個/1畫面(38行*50列)
. 按鍵尺寸:最小16*16點(每鍵)
. 同時按下:最大2點
. 壽命:100萬次以上(操作力度0.98N以下)
[人體感應]
. 檢測距離：1m
. 檢測范圍：上下左右各70度
. 檢測延遲時間：0~4秒
[用戶存儲器容量] 內置閃存9Mb，用于保存工程數據、OS存儲用
[電池] GT15-BAT型鋰電池，環境溫度25℃約5年(壽命)
[內置接口]
. RS-232
1個通道
傳輸速度：115200/57600/38400/19200/9600/4800bps
接口形狀:D-sub 9針(公頭)
用途：與相連設備進行通信、連接到個人計算機
. USB:lch 最大傳送速度--全速12Mbps、設備1通道
接口形狀:USB Mini-B
用途：連接到個人計算機
. SD卡:lch 連接器形狀TYPEI
. 選項功能板：1通道用于可選功能板的安裝
. 擴展單元:2通道用于通信單元/可選單元的安裝
[蜂鳴器輸出] 單音(音長可調整)
[保護結構] JEM11030 前部符合IP65f標準，面板內部符合IP2X標準
[面板開口尺寸] 316(W)*242(H)*52(D) mm
[面板切割尺寸] 302(W)*228(H)mm
[重量(安裝配件除外)] 2.8KG
[GT1585V-STBA電源規格]
. 輸入電源電壓：AC100~240V(+10%、-15%)
. 輸入頻率：50/60Hz ±5%
. 最大視在功率輸入值：110V(最大負載時)
. 耗電量：
通常：41W以下
背景燈熄滅時:28W以下
. 沖擊電流:45A以下(4ms，最大負載時)
. 容許瞬停時間:20ms以內
. 噪聲耐量：噪聲電壓1500Vp-p、噪聲幅度1μs、通過噪聲頻率為25~60Hz的噪聲模擬器
. 耐電壓：電源端子總括-地線間AC1500V 1分鐘
. 絕緣電阻：電源端子總括-地線間DC500V通過絕緣電阻表10MΩ以上
. 適用電線尺寸:0.75mm2~2mm2
. 適用壓接端子:M3螺栓用的壓接端子RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
. 適合的緊固扭矩(端子排端子螺栓):0.5N.m~0.8N.m
