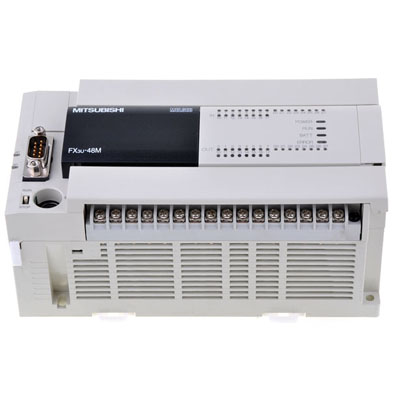

三菱PLC主機24入24出 DC電源漏型FX3U-48MT/DS產品規格說明
[FX3U-48MT/DS電源規格]
電源電壓：DC24V
電源電壓允許范圍：DC16.8~28.8V
允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行。
電源保險絲：250V 5A
沖擊電流：最大35A 0.5ms以下/DC24V
消耗功率：35W
DC24V供給電源：無
DC5V內置電源：500mA以下
[FX3U-48MT/DS輸入規格]
輸入形式：漏型/源型
輸入點數：24點
輸入的連接方式：拆裝式端子排(M3螺絲)
輸入信號電壓：DC16.8~28.8V
輸入阻抗：X0~X5(3.9KΩ)，X6~X7(3.3KΩ)，X010以上4.3KΩ
輸入信號電流：X0~X5(6mA/DC24V)，X6~X7(7mA/DC24V)，X010以上5mA/DC24V
ON輸入感應電流：X0~X5(3.5mA以上)， X6~X7(4.5mA以上)，X010以上3.5mA以上
OFF輸入感應電流：1.5mA以下
輸入響應時間：約10ms
輸入信號形式：無電壓觸點輸入
漏型輸入時：NPN開集電極型晶體管
源型輸入時：PNP開集電極型晶體管
輸入回路隔離：光耦隔離
輸入動作的顯示：光耦驅動時面板上的LED燈亮
輸入回路結構圖
[FX3U-48MT/DS輸出規格]
輸出種類：晶體管/漏型輸出
輸出點數：24
輸出的連接方式：拆裝式端子排(M3螺絲)
外部電源：DC5～30V
最大電阻負載：0.5A/1點
每個公共端的合計負載電流如下
- 輸出1點/1個公共端：0.5A以下
- 輸出4點/1個公共端：0.8A以下
- 輸出8點/1個公共端：1.6A以下
最大感性負載：12W/DC24V
每個公共端的合計負載電流如下
- 輸出1點/1個公共端：12W/DC24V
- 輸出4點/1個公共端：19.2W/DC24V
- 輸出8點/1個公共端：38.4W/DC24V
開路漏電流：0.1mA以下/DC30V
ON電壓：1.5V以下
OFF->ON響應時間:Y0~Y2 5μs以下/10mA以上(DC5~24V)；Y3以后0.2ms以下/200mA以上(DC24V)
ON->OFF響應時間:Y0~Y2 5μs以下/10mA以上(DC5~24V)；Y3以后0.2ms以下/200mA以上(DC24V)
回路隔離：光耦隔離
輸出動作的顯示：光耦驅動時面板上的LED燈亮
輸出回路的結構圖
[FX3U-48MT/DS外形尺寸W*H*D] 182*86*90mm
[FX3U-48MT/DS重量] 0.85kg
