當前位置：三菱PLC > 技術服務 > 技術分享分享一下三菱FX5U系統中的FX3兼容脈沖捕捉功能?

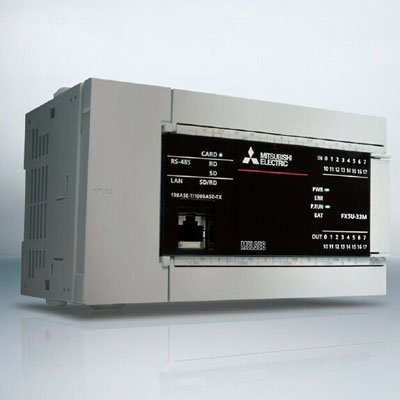

三菱FX5UCPU模塊中內置有FX3兼容脈沖捕捉功能。
使用FX3兼容脈沖捕捉功能時，需要通過參數進行脈沖捕捉設置及輸入響應時間的設置。
此外，還配備與MELSEC Q/L系列脈沖捕捉功能同等的脈沖捕捉功能。
[要點] 脈沖捕捉功能與FX3兼容脈沖捕捉功能可以同時使用。
一、FX3兼容脈沖捕捉功能的規格
FX3兼容脈沖捕捉可以使用輸入X0～X7。
1、輸入響應時間
. FX5U-32M / FX5UC-32M：X0～X5 5μs,X6～X7 100μs
. FX5U-64M / FX5U-80M / FX5UC-64M / FX5UC-96M：X0～X7 5μs
2、輸入編號與特殊繼電器的分配
輸入編號----對應的特殊繼電器
X0----------SM8170
X1----------SM8171
X2----------SM8172
X3----------SM8173
X4----------SM8174
X5----------SM8175
X6----------SM8176
X7----------SM8177
二、FX3兼容脈沖捕捉功能的執行步驟
FX3兼容脈沖捕捉功能的執行步驟如下所示。
1、確認FX3兼容脈沖捕捉的規格。
確認FX3兼容脈沖捕捉的輸入響應時間、對應特殊繼電器等規格。
2、 與外部設備連接。
3、設置參數。
進行脈沖捕捉設置等參數設置。
4、創建程序。
創建使用脈沖捕捉所需的程序。
5、執行程序。
FX3兼容脈沖捕捉的參數設置通過GX Works3進行。
