三菱觸摸屏“一機多屏”以太網通訊注意事項
技術支持：海藍機電一客戶在使用GT2310-VTBA,GS2107-WTBD與QJ71E71-100實現“一機多屏”功能時，說通訊設置沒什么問題，但怎么都通訊不上。后來我公司工程師通過電話了解到客戶在通訊設置上存在很多問題，而且我們注意到這也是很多使用者都存在的問題，為此，海藍機電覺得有必要在此和大家分享關于“一機多屏”的幾個通訊注意事項：
1：觸摸屏設置方面：
兩個觸摸屏及PLC的網絡號、組號(觸摸屏側不需要設置，PLC側需要設置)需要設置一致，站號不能設置一樣，IP需設置在同一子網內。觸摸屏端口號默認5001（可根據需要修改），QJ71E71-100端口號5001（固定，不能修改），通訊方式為UDP。
2：以太網模塊設置：
對應觸摸屏的設置將網絡號、組號、站號、IP設置好就可以了，這里需要注意的是當使用以太網模塊時打開方式里面不用設置，默認就可以了，實驗證明如果設置了，雖然可以通訊上，但以太網模塊會報警。
3：IP地址設置：
使用多臺GOT時請勿使用IP地址“192.168.3.18”。如果使用了上述IP地址，就有可能導致通訊錯誤。
4：多臺GOT同時啟動時（與內置以太網接口CPU連接）
當在一臺以太網端口內置CPU上連接多臺GOT時，請注意調整GOT的通訊開始時機。如果通訊過于集中，可能導致GOT中的監視無法開始。調整時機的有效方法為先讓一臺GOT進行通信，然后再讓剩下的GOT進行通信。
請在各個GOT中對以下項目進行設置：
l 【連接機器的設置】的【啟動時間】或【GOT設置】的【標題顯示時間】
l 【連接機器的設置】的【通訊超時時間】

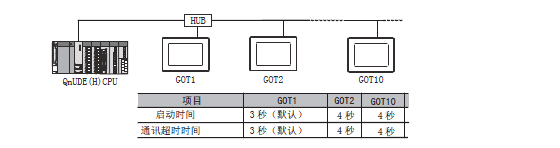

設置示例如下：
