海藍機電客戶經常會問到一些關于A6TBXY36的問題 ，比如該端子排和什么模塊一起使用，內部接線圖是怎樣的等等。為了能解決大家疑惑，海藍機電將和大家一起分享關于A6TBXY36的作用、內部接線圖，以及配套的連接電纜的選型。

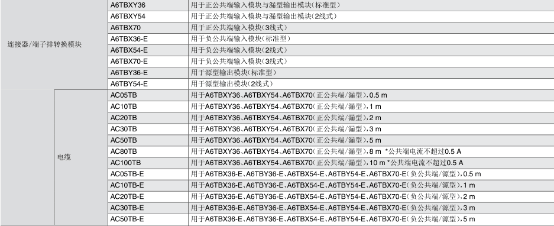

A6TBXY36是三菱PLC Q系列輸入輸出模塊的中繼端子排。主要應用于正公共端輸入模塊和漏型輸出模塊，且配合專用電纜AC10TB（1米）一起使用。如下圖所示：
三菱Q系列16點輸入或者輸出模塊都是端子排型，可以直接使用。而32點和64點的是連接器型，不能直接擰螺絲，需要外加中繼端子排使用。

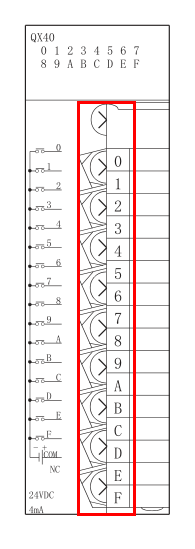

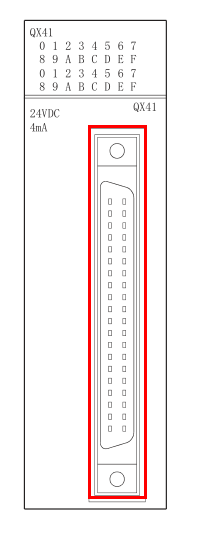

端子排型 連接器型

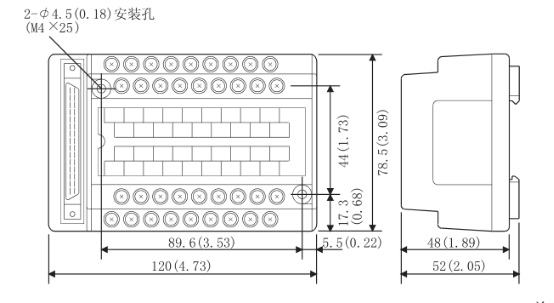

n A6TBXY36外形尺寸圖

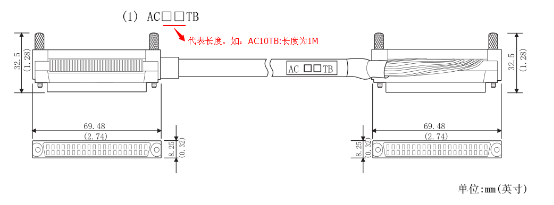

n 專用電纜尺寸圖

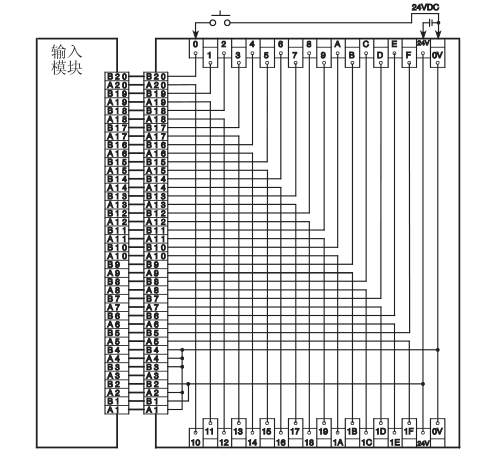

n A6TBXY36內部接線圖
